Паровые машины при строительстве дорог и каналов

Многие знают блогера humus. У него замечательные ретро-фотографии. Большой раздел фотоматериала о строительстве железных дорог в начале 20в. Но ни на одном я не встречал виды работ машин. Практически на каждой – показан лишь ручной труд. Создается убеждение, что подобная стройка могла идти такими темпами лишь на основе сил ручного труда. С тысячами рабочими. Но и они отсутствуют в таком количестве на фотографиях. Многие комментаторы даже стали высказывать в последнее время мнение, что, допустим, строительство Транссиба – это была лишь расчистка допотопной насыпи и укладка шпал. Хочу поделиться редкими фотографиями паровой техники и иных механизмов, которые использовались на стройках и карьерах начала 20в.

Источник: sibved.livejournal.com

Разработка выемки английским способом при помощи штольни на строительстве Амурской железной дороги
Делали горизонтальную штольню вглубь холма. Затем на холме делали вертикальную штольню, совмещали их. И грунт просто скидывали в «колодец» в вагонетки.

Проведение нулевых работ по сооружению временного моста на Амурской железной дороге . Не уверен, но как мне кажется – это забивают деревянные сваи.

Разработка выемки на строительстве Уссурийской железной дороги. Это фото показательно для тех, кто придерживается мнения, что дорогу восстанавливали. Но вполне возможно, что полотно завели в такой «овраг» (для наименьших затрат)

Выемка и насыпь на Уссурийской железной дороге. Открытые платформы для перевоза грунта

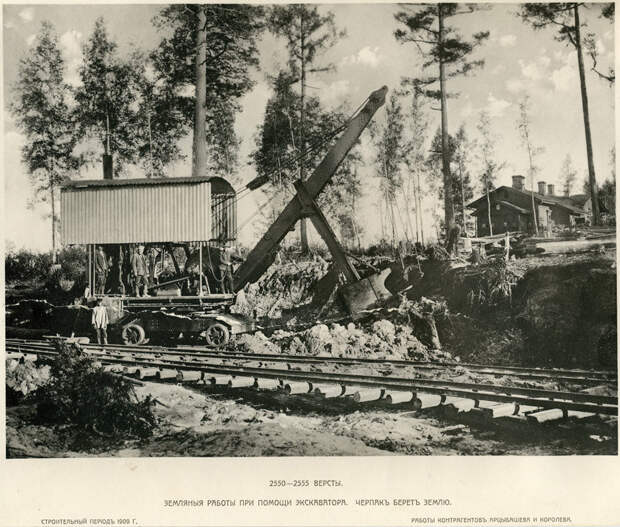

Экскаватор "Путиловец". Выполнение земляных работ на строительстве железной дороги. Январь 1915 г.

Еще в царской России с 1903 г. на Путиловском заводе (Общество путиловских заводов, осн. в 1801 г. Н.Путиловым) организовано производство паровых экскаваторов железнодорожного типа "Путиловец" с ковшами емкостью 1,9 и 2,29 м3 по чертежам американской фирмы Бьюсайрус (Bucyrus).
Прародителем экскаваторов этого типа является экскаватор системы Томпсона, выпускавшийся в 1870 - 1880-х гг. на заводе "Бьюсайрус" в Америке и являющийся типичной машиной того времени (на рис. вверху).
В 1906 - 1916 гг. "Путиловцы" работали на постройке железных дорог - Сибирской, Северо-Донецкой, Казано-Екатеринбургской, Мурманской, Петербург-Орел и др.
Максимальные их выработки достигали: месячные 80, сменные 2,28, часовые 0,243 тыс.м3. Эти показатели не уступали в то время производительности однотипных экскаваторов в США.
В 1913-1916 гг. при строительстве железной дороги Балогое-Полоцк путиловский экскаватор с ковшом емкостью 2,29 м3 разрабатывая тяжелую глину с погрузкой ее в железнодорожные платформы нормальной колеи (что было новостью в то время) вырабатывал до 3000 м3 за 12-часовую смену.
Всего до 1917 г. было построенно 37 экскаваторов.
Впоследствии, экскаватор "Путиловец" был взят за основу при разработке конструкции экскаватора "Ковровец", выпуск которых был налажен на экскаваторном заводе НКПС в г.Коврове с 1932 г.

Экскаваторы Путиловского завода на строительстве железной дороги под Петроградом (1915 г.). Многоковшовый экскаватор выпускался на Путиловском заводе (всего изг. 10 шт.) по чертежам фирмы Любек (Германия). Фотография использована из книги Н.Г.Домбровского "Экскаваторы".

Это приемник экскаватора "Путиловец" – экскаватор паровой неполноповоротный на железнодорожном ходу с ковшом емкостью 2,5 м3 "Ковровец"

21 апреля 1931 г. новый экскаватор, названный "Ковровцем", прошел испытания. После приемки Государственной комиссией "Ковровец" был отправлен в г.Горький для использования при расширении местного железнодорожного узла. Позже "Ковровец-1" работал на строительстве "Беломорканала", близ г.Мурманска, на Балхашстрое, в карьерах Казанской железной дороги.
Следующую машину, "Ковровец-2", построенную по новым, исправленным чертежам, завод изготовил в октябре 1931 г. Эти два первых экскаватора "Ковровец" положили начало развитию советского экскаваторостроения.
С 1932 г. началось серийное производство экскаваторов "Ковровец", а всего к концу 1934 г. было изготовленно 177 подобных землеройных машин.

Экскаватор "Ковровец" смонтирован на 4-осной платформе железнодорожного типа. Для устойчивости снабжен 4-мя боковыми домкратами. Экскаватор имеет одно рабочее оборудование - прямую лопату; для подъема ковша применена цепь; угол поворота стрелы - 180°. Топливом для котла служит каменный уголь, дрова, возможно применение нефти. В качестве двигателей экскаватор имеет 3 паровых машины: подъемную, поворотную и напорную, общей мощностью 245 л.с.
Управление экскаватором сосредоточено в двух местах: на поворотной платформе и на стреле экскаватора. Обслуживали машину две бригады: верхняя и нижняя. В состав верхней входили машинист, стреловой, слесарь-смазчик и кочегар; в состав нижней - бригадир и 6 человек рабочих. Внутри экскаватора предусматривалось керосиновое освещение. Экскаватор снабжен деревянным кузовом, а рабочее место на стреле - тентом. Вес экскаватора - 85 т.

20 ноября 1934 года работники «Ковровца» поставили на Глубокую выемку. Фото из книги "Москва-Волга", П.И. Лопатин. - М., 1939.

Затем начались выпуски паровых экскаваторов:
МIIIП-1,5 "Воткинец"
МПП-0,75 "Костромич"

Паровая драга на строительстве Панамского канала

Экскаватор на рельсовом ходу рядом с узкоколейными рельсами. Точная дата неизвестна, рубеж XIX-XX веков.

Песчаный карьер близ с.Шапки(ныне Ленинградская обл.),куда в 1912г.проложена линия из Тосно.Погрузка производится паровым экскаватором Путиловского завода.Песок на карьере добывается с 1816г.

Паровой экскаватор на железнодорожном ходу в Шапкинском карьере.

Паровой экскаватор на рудниках Урала

Мончегорск. Паровой экскаватор на гусеничном ходу, 1937г.

Паровой экскаватор в процессе работы (1921 год)

Рисунок проведения земляных работ для части линии железной дороги между Спрингфилдом и Вустером, Массачусетс, Западная Железная дорога, экскаватор Отиса
