Попасть внутрь и подняться на самый её верх доступно далеко не каждому посетителю мемориала. Но я приехала в Волгоград специально за этим. Завораживают не столько виды, сколько сам факт того, что можно побывать в таком месте, пролезть через все нутро великой женщины. Сбылась мечта, казавшаяся несбыточной.
Сначала покажу, из чего же, из чего же сделана наша Родина, какая она внутри, а потом выглянем вместе из люка на макушке.
В непарадной части скульптуры есть небольшая дверца. Из нее инженер достал приставную лесенку, и мы небольшой компанией из четырех человек прошли в самое потайное и желанное помещение мемориала.
Технические данные скульптуры.
Скульптура сделана из предварительно напряжённого железобетона — 5500 тонн бетона и 2400 тонн металлических конструкций (без основания, на котором она стоит).
Общая высота памятника — 85-87 метров. Он установлен на бетонном фундаменте глубиной 16 метров. Высота женской фигуры — 52 метра (масса — свыше 8000 тонн). Статуя стоит на плите высотой всего 2 метра, которая покоится на главном фундаменте. Этот фундамент высотой 16 метров, однако его почти не видно — большая его часть скрыта под землёй.
Статуя стоит свободно на плите, как шахматная фигура на доске. Толщина железобетонных стен составляет всего 25-30 сантиметров.
Внутри вся статуя состоит из отдельных ячеек камер, как комнаты в здании. Жёсткость каркаса поддерживается девяносто девятью металлическими тросами, постоянно находящимися в натяжении.
Все это я вам сейчас покажу!

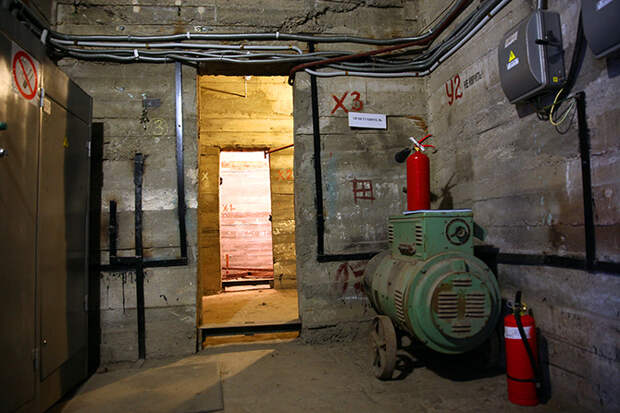

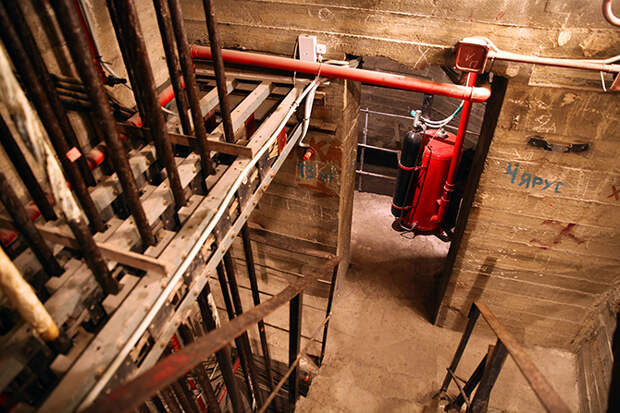

На этом снимке виден отсек, в котором стоит огнетушитель, и тросы натяжения.
Подобные тросы стягиваю останкинскую башню.

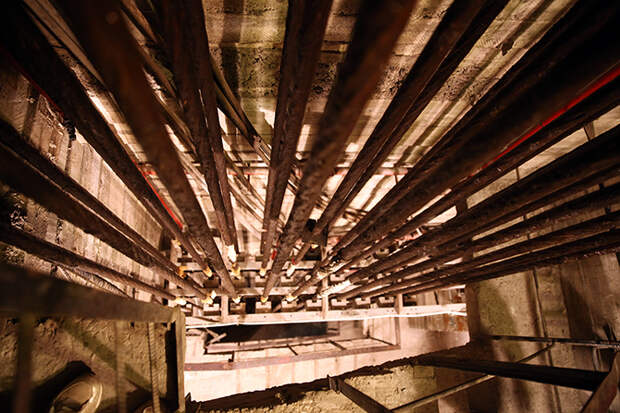

Тросы стягивают руки к туловищу, а туловище натянуто по вертикали.

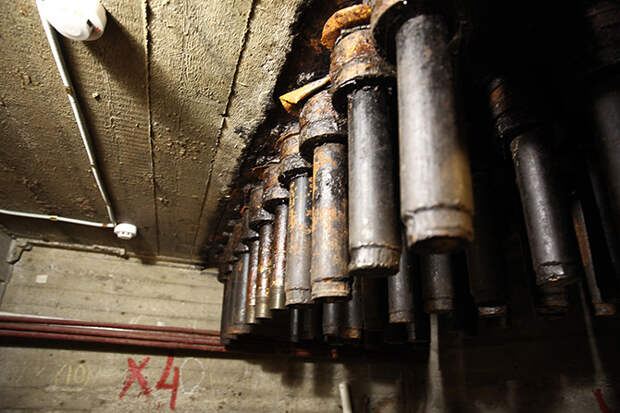

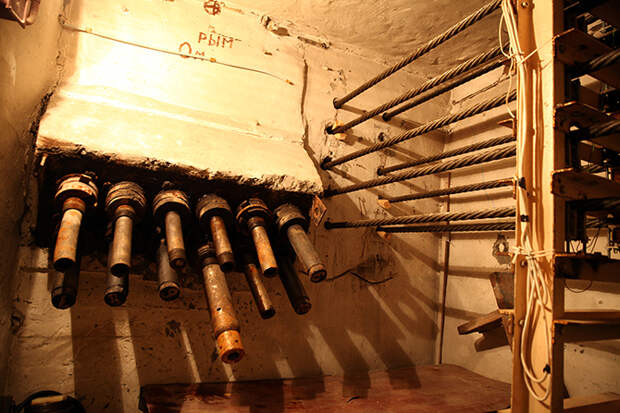

Крепление вертикальных тросов.
Крепление тросов правой руки с мечом.

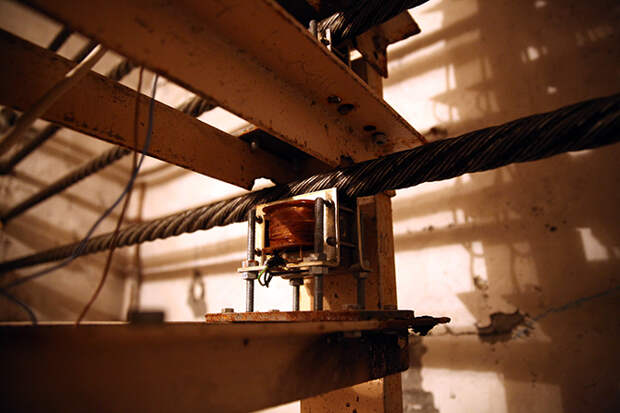

За натяжением тросов следят специальные датчики.

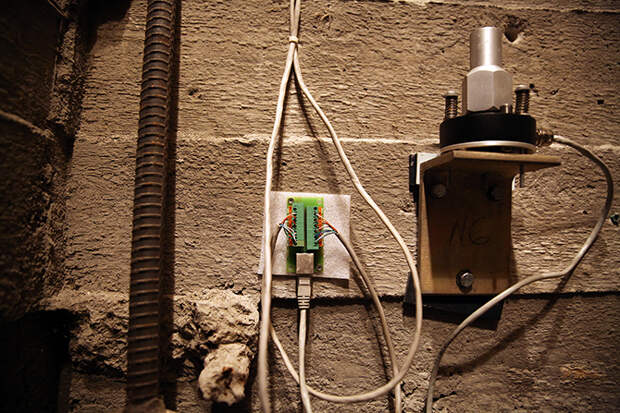

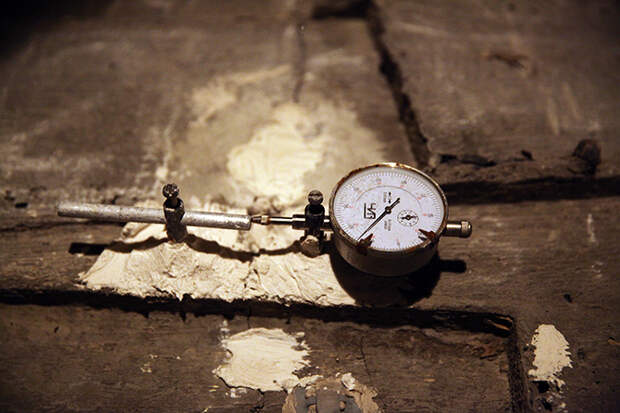

Внутри много разных датчиков. Этот, судя по всему, установлен на трещину.
А эта конструкция следит за колебаниями.

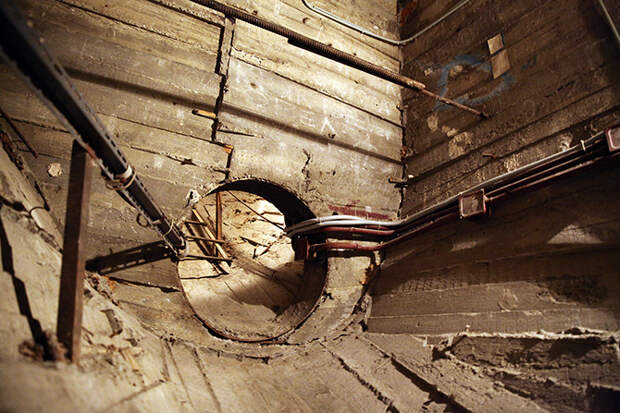

Лаз в правую руку.
Без инструкций по технике безопасности никуда. Изображения напомнили уроки ОБЖ в школе, которые мы особенно всерьез не воспринимали, но бинтовать голову я до сих пор умею
Редкий шанс встать монументу поперек глотки.

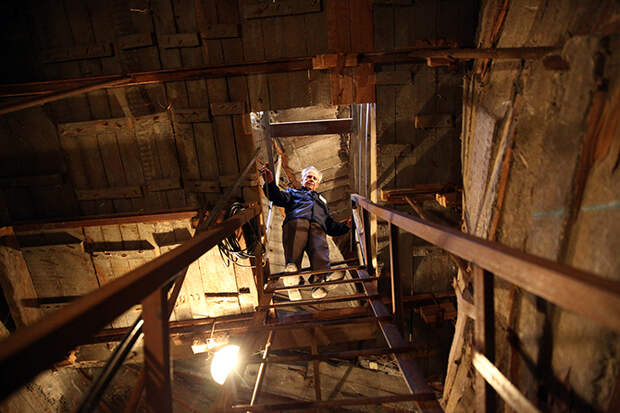

Добро пожаловать в голову, говорит инженер отдела безопасности Виктор Григорьевич.

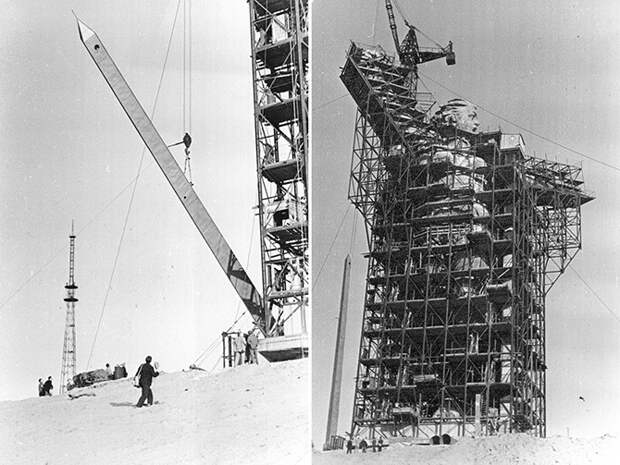

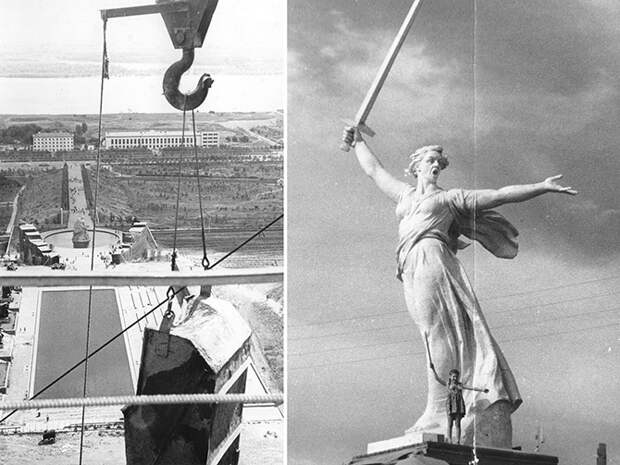

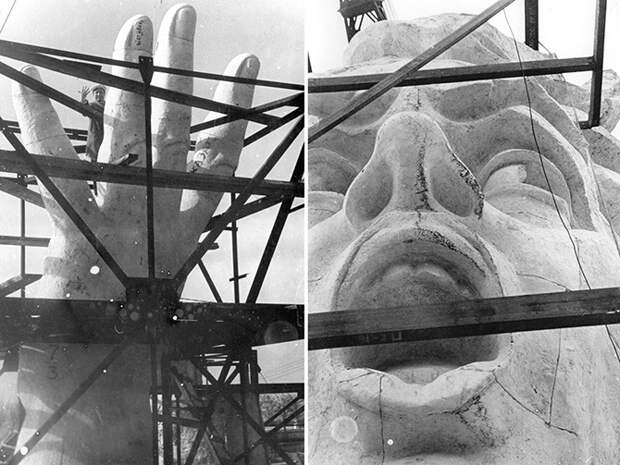

На каком-то форуме РЖД посчастливилось добыть отличные фотографии периода строительства монумента.
Меч, длиной 33 метра и массой 14 тонн, изначально представлял собой стальной каркас, обшитый титановыми листами. Высокая «парусность» меча вызвала его сильное раскачивание на ветру – избыточное механическое напряжение привело к деформации конструкции, появился неприятный скрежет металлических листов. В 1972 году лезвие меча заменили на бескаркасное, выполненное полностью из стали. Более короткое, 28-метровое, с отверстиями для уменьшения парусности и демпферами для гашения колебаний от ветровых нагрузок.
Готова! Прообразом скульптуры была Валентина Изотова (по другим сведениям – Пешкова Анастасия Антоновна, выпускница Барнаульского педагогического училища 1953 года).

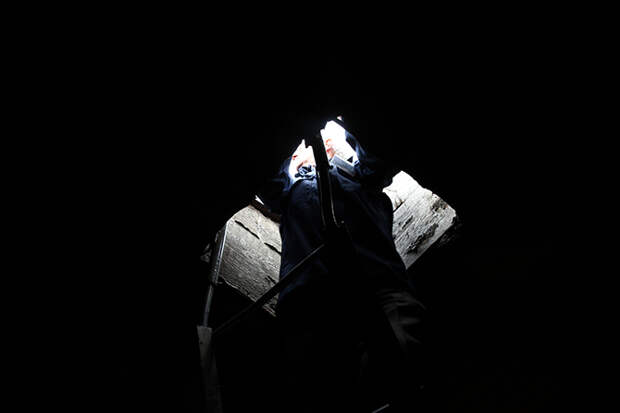

Виктор Григорьевич открывает люк на самой макушке и разрешает нам вдоволь наслаждаться видом и делать фотографии.

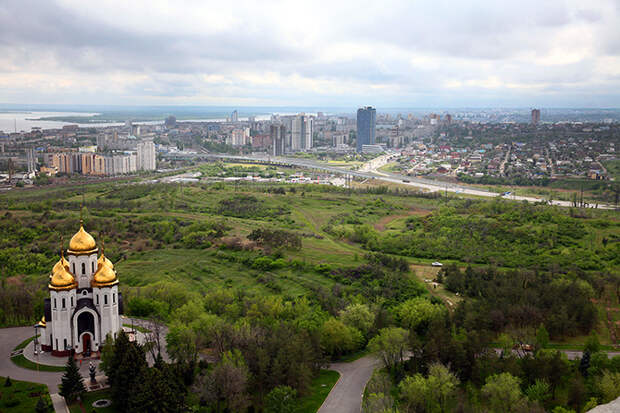

Для начала оглядимся. Вид на Волгу и на весь мемориал.

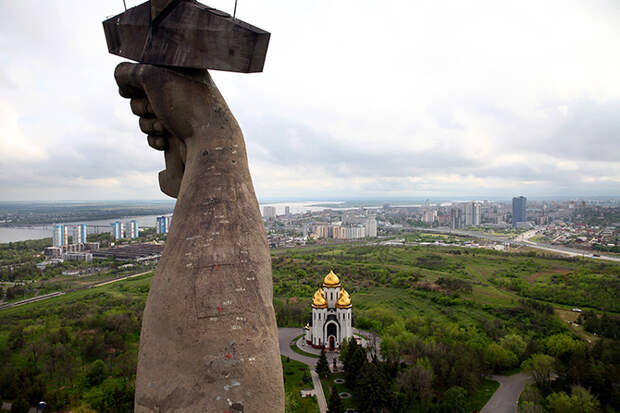

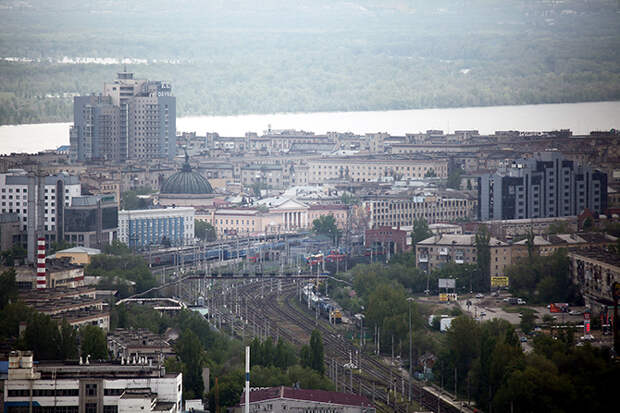

Волгоград почти на сотню километров растянулся вдоль реки. Справа открывается вид на центральную часть город.

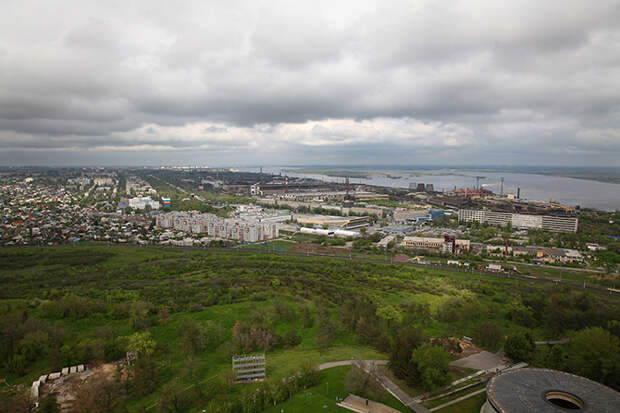

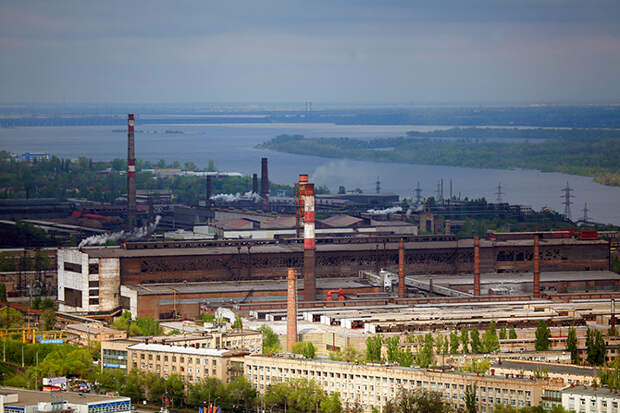

Слева – волгоградский металлургический завод «Красный Октябрь».

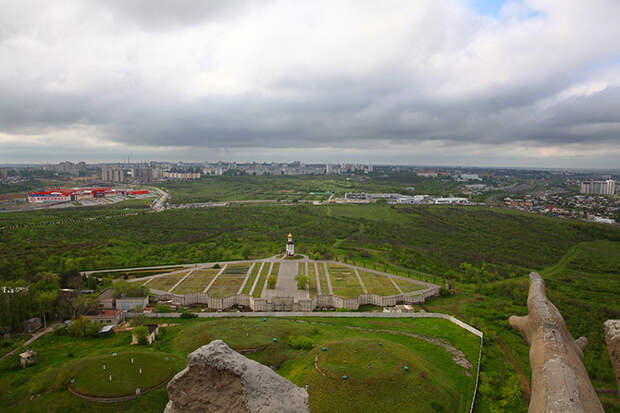

Позади – воинское мемориальное кладбище, а чуть ближе видны водонапорные баки.
Ранее они использовались в качестве систем для очищения питьевой воды в городской системе водоснабжения. Эти баки – очевидцы самых суровых дней войны. В 1942-1943 годы они были превращены в гигантские блиндажи. Во время боев за Мамаев курган служили фашистам как настоящие бункеры: заминированные, с сосредоточением большого количества техники, вооружения. Это был жесточайший узел сопротивления.
Эстакадная часть танцующего моста.

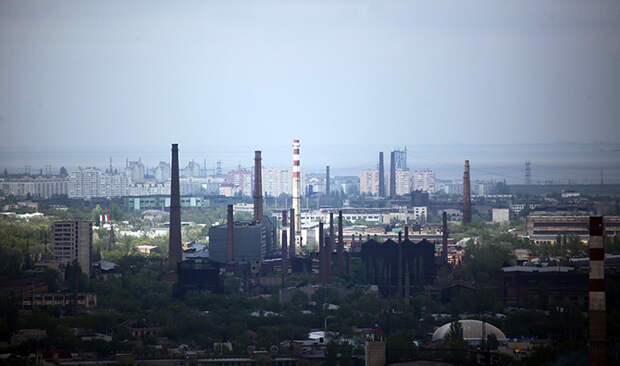

Трубы завода.

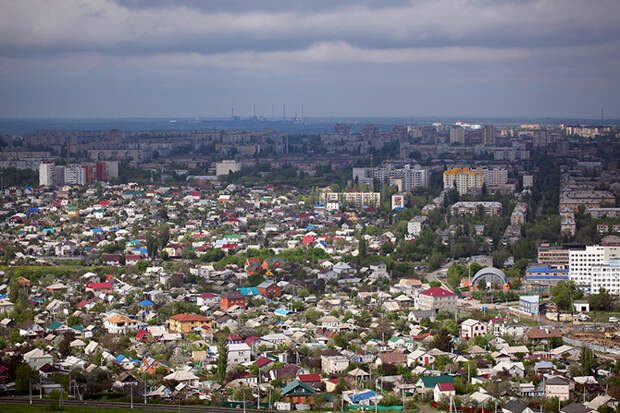

Поселок «Тир».
Стадион «Ротор».
Купол планетария.
